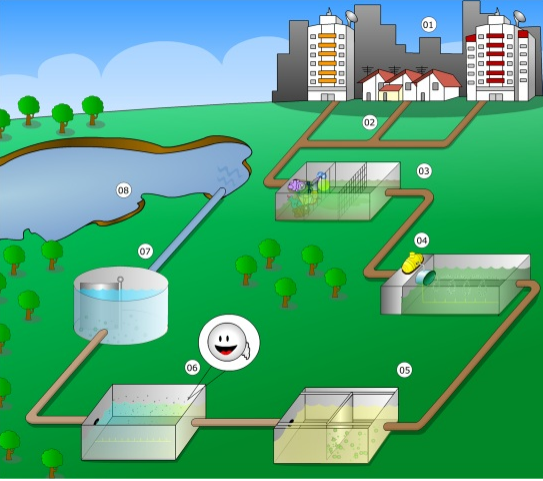

Legenda da imagem:

1 – Cidade: Após a distribuição nas residências, a água utilizada para higiene pessoal, alimentação e limpeza vira esgoto. Ao
deixar as casas, ele vai para as redes coletoras, passa pelos coletores, troncos e interceptores até chegar às Estações de
Tratamento de Esgotos.
2 – Rede de esgotos
3 – Grades: Antes de ser tratado, o esgoto passa por grades para retirar a sujeira (papel, plástico, tampinha, etc).
4 – Caixa de areia: Depois de passar pelas grades, o esgoto é transportado para uma caixa que vai retirar a areia contida nele.
5 – Decantador primário: Após a caixa de areia, o esgoto é enviado aos decantadores primários onde ocorre a sedimentação de partículas mais pesadas.
6 – Tanques de aeração: O esgoto é composto por matéria orgânica e microrganismos. Nos tanques de aeração, o ar  fornecido faz com que os microrganismos ali presentes multipliquem-se e alimentem-se de material orgânico, formando o lodo e diminuindo assim a carga poluidora do esgoto.
7 – Decantador secundário: Nos decantadores secundários, o sólido restante vai para o fundo e a parte líquida já está sem 90% das impurezas. Esta água não pode ser bebida. Ela é lançada nos rios ou reaproveitada para limpar ruas, praças e regar jardins.
8 – Rio.
